主动消除器（磁场补偿系统）
实时监测三维磁场并产生反向补偿磁场，抑制环境磁场波动，提升测量精度。

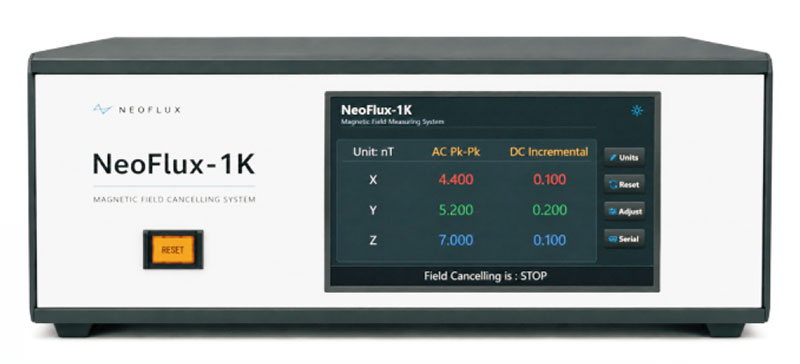

NeoFlux-1K型主动磁场补偿（消磁）系统
NeoFlux-1K型主动磁场补偿系统，通过实时检测三维磁场并驱动线圈产生反向补偿磁场，有效抑制环境磁场波动，提升测量精度。
- 支持X、Y、Z三轴主动消磁
- 实时监测与实时测
- 低噪声、高稳定性、宽频带响应
产品简介
NeoFlux-1K型主动磁场补偿系统由磁场控制器、磁场传感器以及三轴多芯线圈组成。在高精度测量、电子显微分析及低噪声实验环境中，环境磁场波动可能直接影响仪器稳定性、成像质量与测量精度。主动磁场补偿系统通过实时监测外部磁场变化，并产生与干扰磁场方向相反的补偿磁场，可有效降低复杂磁场环境对核心设备的影响
系统适用于电镜房等对磁场稳定性要求较高的场景。系统通过磁场控制器、磁场传感器和三轴多芯线圈协同工作，实现三维磁场的实时测量、反馈控制与主动消除。
系统组成
磁场控制器
实时采集磁场数据，计算补偿参数并驱动线圈产生反向磁场
磁场传感器
高精度磁场探测元件，实时采集环境磁场变化数据
三轴多芯线圈
X、Y、Z三轴向线圈组，产生精确的反向补偿磁场
电源放大器
为线圈提供稳定功率输出，确保补偿磁场精度
技术参数
| 参数 | 规格 | 参数 | 规格 |
|---|---|---|---|
| 补偿范围 | ±50μT | 响应时间 | <10ms |
| 补偿精度 | <1nT | 工作温度 | -10~+50°C |
| 线圈类型 | 三轴亥姆霍兹线圈 | 供电电压 | 220V AC |
| 控制模式 | 自动/手动 | 功率 | <500W |
应用场景
- 电子显微镜实验室 - 消除环境磁场干扰，提升成像质量
- 高精度测量设备 - 提供稳定的零磁环境，提高测量精度
- 低噪声实验环 - 消除地磁场及环境磁场波动影响
- 核磁共振设备 - 辅助磁场校准与稳定性
技术指标
系统应具备三维磁场（X、Y、Z方向）实时测量与主动消除能力，能够对环境磁场进行高精度补偿与监测，满足低噪声、高稳定性及宽频带应用需求。
| 项目 | 技术指标 |
|---|---|
| 坐标系统 | 支持三轴正交笛卡尔坐标系（X、Y、Z）磁场测量与补偿 |
| 外部动态最大消磁能力 | X、Y、Z方向：≥ 5 μT（p-p值） |
| 消磁对象 | 三轴磁场分量（X、Y、Z） |
| 环境直流磁场适应能力 | ≥ ±200 μT |
| 消磁因子（50/60Hz） | ≥ 100倍 |
| 消磁因子（100/1000Hz） | ≥ 100倍 |
| 带宽范围 | DC - 1000Hz |
| 消磁性能 | ≤ 0.7 nT RMS |
| 直流漂移 | ≤ 2 nT / 24小时 |
磁场测量功能
| 项目 | 技术指标 |
|---|---|
| 测量模式 | 实时磁场测量；交流磁场有效值与峰峰值测量 |
| 探头动态工作范围 | ≥ 5 μT（p-p值） |
| 实时模拟输出 | 提供X、Y、Z三轴实时磁场模拟输出 |
| 输出刻度 | 1 V/μT（或1.0 V/0.1 mG） |
| 输出范围 | ±12 V |
| 输出阻抗 | 10 kΩ |
| 接口形式 | ≥ 3路BNC接口 |
| 频率响应 | NeoFlux-1K型：DC - 1kHz |
显示、电源与运行要求
| 项目 | 技术指标 |
|---|---|
| 显示与交互 | 配备LCD触摸显示屏；支持实时数据显示及参数配置 |
| 显示形式 | 支持磁场强度、频谱或数值形式显示 |
| 输入电源 | AC 120V / 240V；50 / 60 Hz |
| 功率 | ≤ 100 VA |
| 磁场单位 | 支持Tesla（T）与Gauss（G） |
| 长期稳定性 | 具备良好的长期稳定性与低漂移特性 |
| 连续运行 | 设备应支持连续稳定运行 |

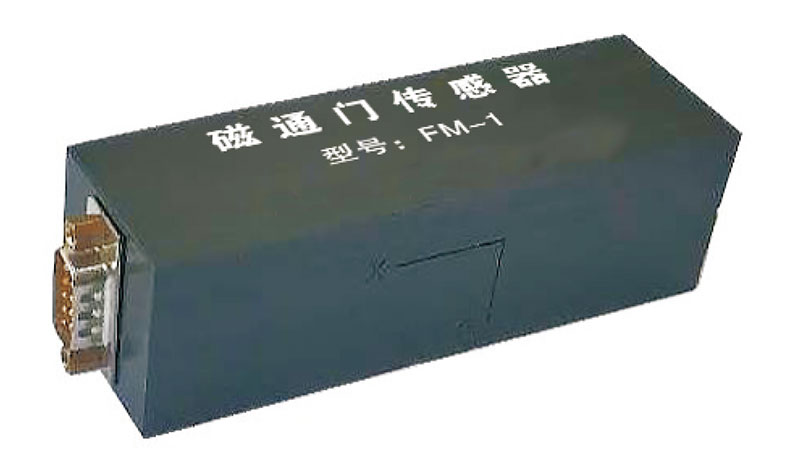

FM-I型磁通门磁力计I
FM-I型磁通门传感器是一种紧凑型高性能三轴磁通门传感器，可实时精确测量磁场的直流和交流分量。
- 低噪声：≤6pT/Hz^0.5 @1Hz（低噪声型）
- 动态响应：300~3,000Hz（-3dB带宽）
- 测量范围：±60,000~1,000,000nT
产品简介
FM-I型磁通门传感器是一种紧凑型高性能三轴磁通门传感器，它可以用来实时精确测量磁场的直流和交流分量。采用±12V供电，输出范围达到±10V，提供多种封装以及定制化的参数选择。广泛适用于矿物勘探，生命科学，物理科学以及地质科学等领域。
产品特点
- 低噪声：≤6pT/Hz^0.5 @1Hz（低噪声型）
- 动态响应：300~3,000Hz（-3dB带宽）
- 测量范围：±60,000~1,000,000nT
- 多种封装选择：长方形、防水型、圆柱形
- 标准DB-9型接口，可选其它类型接口
典型应用
- 磁场监测
- 主动式磁场补偿系统
- 电子显微镜或MRI的前期现场调准
- 电磁勘测
- 矿物勘探、生命科学、物理科学、地质科学
产品参数
| 项目 | 技术指标 |
|---|---|
| 噪声 | ≤6pT/Hz^0.5 @1Hz（低噪声型） ≤6-10pT/Hz^0.5 @1Hz（标准型） ≤10-20pT/Hz^0.5 @1Hz（基础型） |
| 带宽 | 300-3,000Hz（可选） |
| 上电时间 | 200ms |
| 温度漂移 | 0.1nT/°C |
| 时间漂移 | <0.1nT/day |
| 预热时间 | 10min（<20min可达到传感器噪声） |
| 线性度 | 0.001% |
| 测量范围 | ±60,000~1,000,000nT（可选） |
| 标尺 | 随测量范围改变60-1,000（mV/μT） |
| 供电电压 | ±12V |
| 消耗电流 | 25-35mA |
| 模拟输出范围 | ±10V |
| 输出阻抗 | 4Ω |
