磁屏蔽筒/桶
极静磁场 · 精密护航 —— 纳米级屏蔽精度，守护量子级精密测量
磁屏蔽筒/桶
Magnetic Shielding Cylinder
适用于量子传感器、原子钟、SQUID等精密仪器的紧凑型磁屏蔽解决方案
- 屏蔽范围：>0-10kHz
- 剩余磁场：≤1nT
- 尺寸：直径50mm-1000mm,长度100mm-2200mm
产品功能与原理
- 核心功能
- 磁屏蔽筒/桶主要用于屏蔽地球磁场及其他环境磁场，能为用户打造一个近零磁场环境，满足高精度设备对无干扰磁场环境的需求。
- 保护原理
- 其通过多层磁屏蔽材料和电屏蔽材料的组合，实现对内部设备的高精度保护，有效隔绝外部磁场干扰。
标准型号与参数
| 名称 | 技术参数 | |||
|---|---|---|---|---|
| 内腔尺寸 | Φ100mm | Φ400mm | Φ700mm | Φ1000mm |
| 一体化活盖 | 两端开盖，敞盖，边缘开U型孔 | 敞盖，设备盖开孔Φ28 | 一体化盖，筒盖开孔Φ28 | 一体化盖 |
| 筒内剩磁 | B≤1nT | B≤1nT 磁场波动优于±0.1nT | B≤1nT | B≤300nT |
| 磁噪声 | 磁噪声（频率0.1Hz~200Hz）≤15fT/Hz1/2 | 磁噪声（频率0.1Hz~200Hz）≤15fT/Hz1/2 | 磁噪声（频率0.1Hz~200Hz）≤15fT/Hz1/2 | 磁噪声（频率0.1Hz~200Hz）≤15fT/Hz1/2 |
| 筒内均匀区 | L≥100mm(100-150mm) | L≥300mm(300-700mm) | L≥350mm(350-650mm) | L≥300mm(300-300-300mm) |
核心组件与支撑体

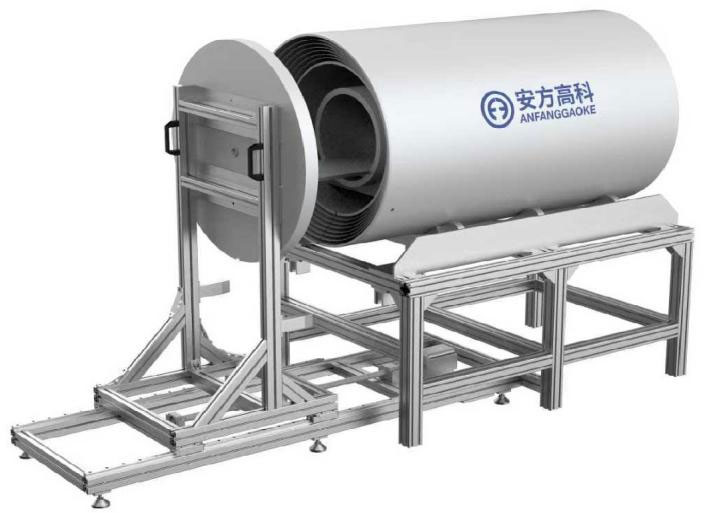

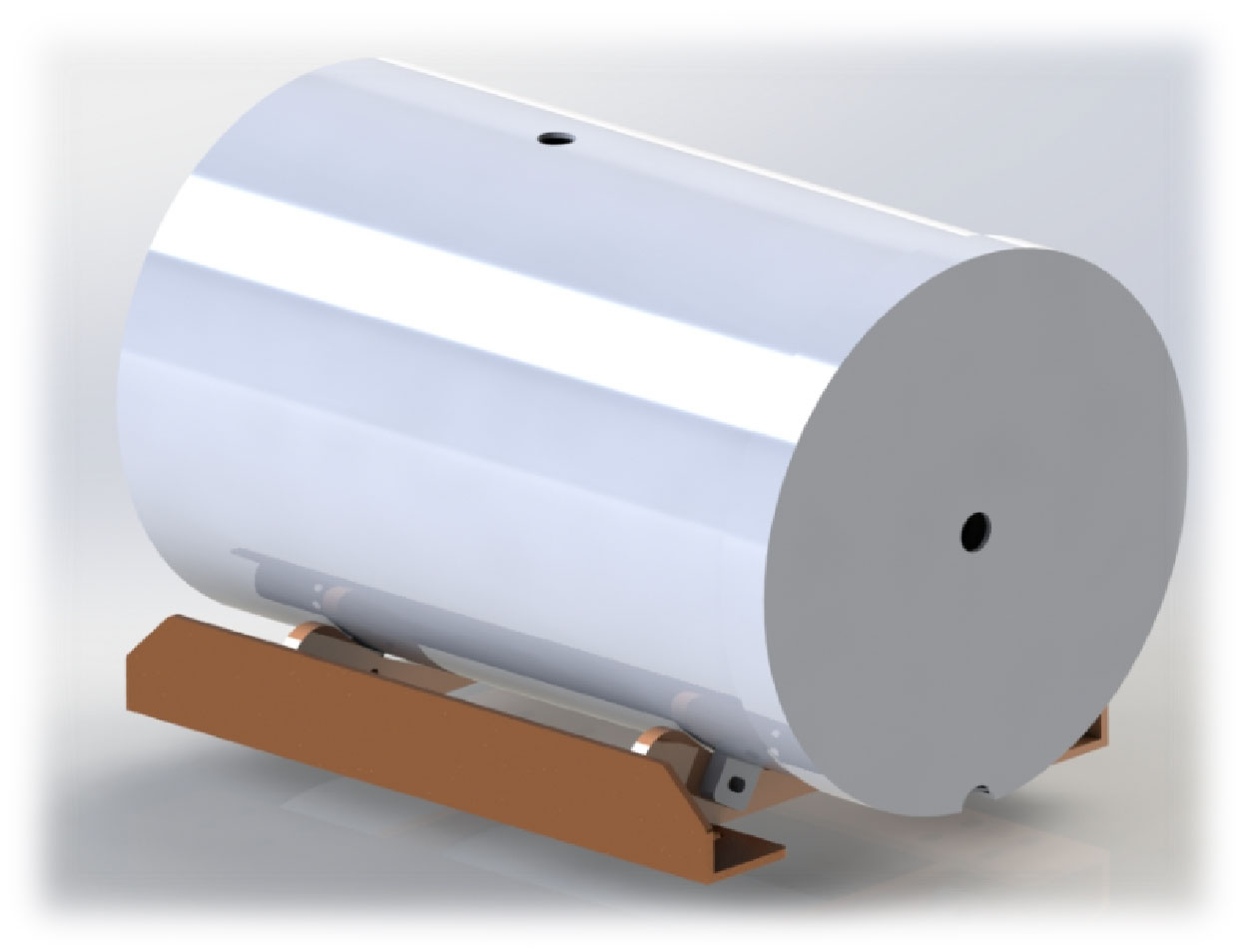

磁屏蔽筒/桶主体
由多层磁屏蔽材料和电屏蔽材料构成，形成一个低磁场环境，是屏蔽外部磁场的关键部分。

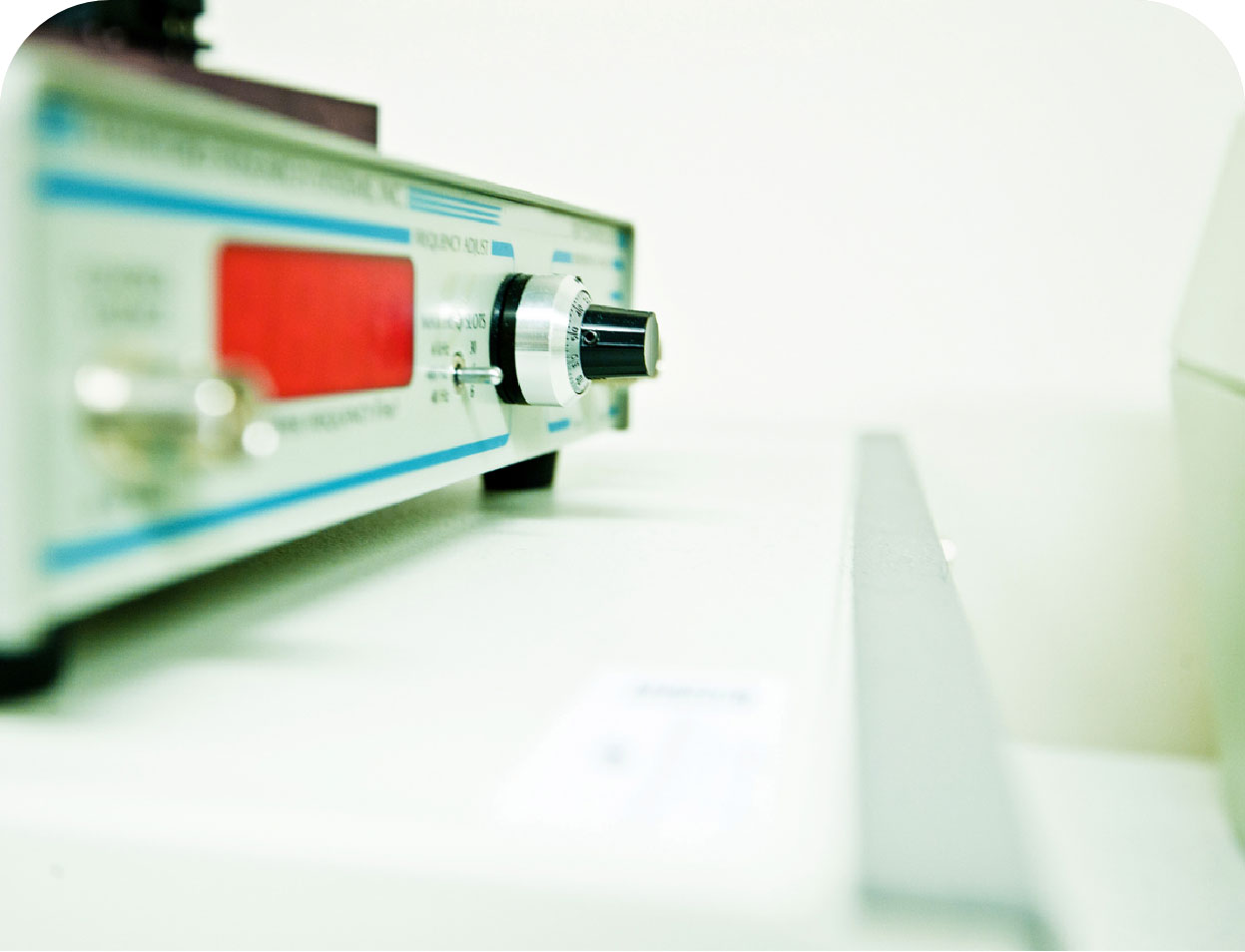

消磁系统
用于消除内部磁场，确保设备在无干扰环境中运行，保障设备的测量精度和稳定性。

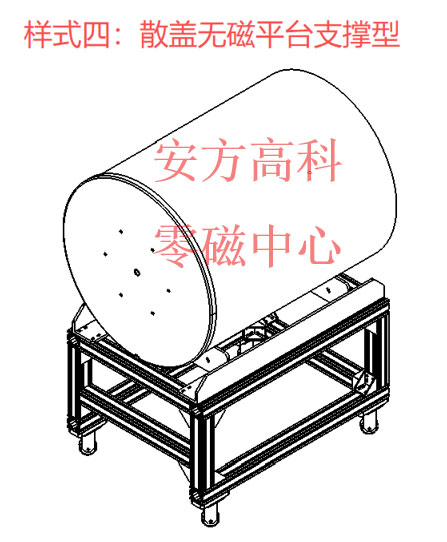

支撑机构
便于搬运和安装，适用于不同场地使用，提升了产品的灵活性和适用性。

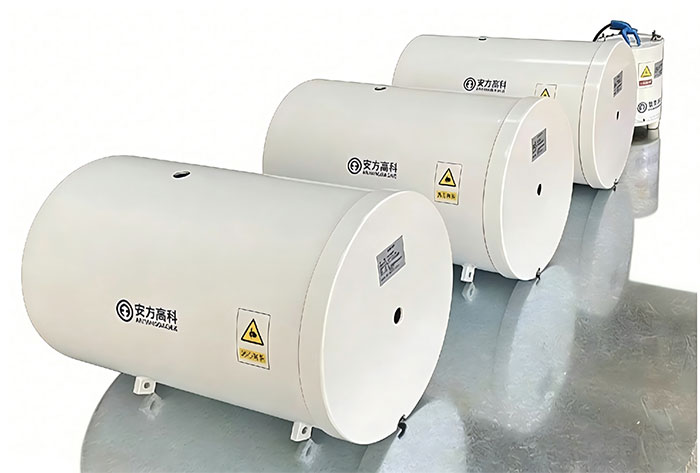

磁屏蔽筒

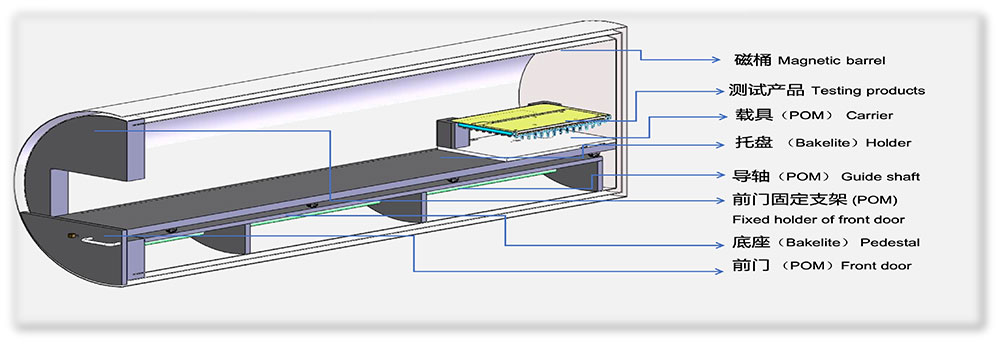

定制化生产能力
丰富的定制经验
零磁中心具备丰富的定制化生产经验，能应对各种复杂的定制需求。
尺寸定制
可根据客户需求，灵活调整磁屏蔽筒的尺寸，满足不同场地和设备的安装要求。
结构定制
在结构方面，能设计出符合客户特定使用场景的独特结构。
功能定制
根据不同行业的特殊要求，对磁屏蔽筒的功能进行定制，提供个性化解决方案。
消磁系统：消磁器+消磁桶

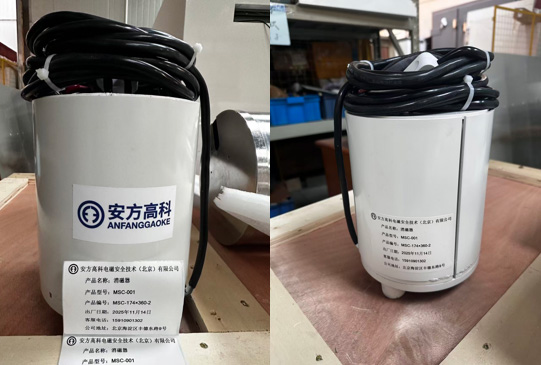

手动消磁器
1、消磁方式：手动消磁
2、电源：外接 AC220V 电源，最大功率为 5KW
3、消磁频率：手动消磁机消磁频率为 50Hz
4、电流承受：消磁线圈能承受消磁电流为 50A
5、包装：包含运费、木箱包

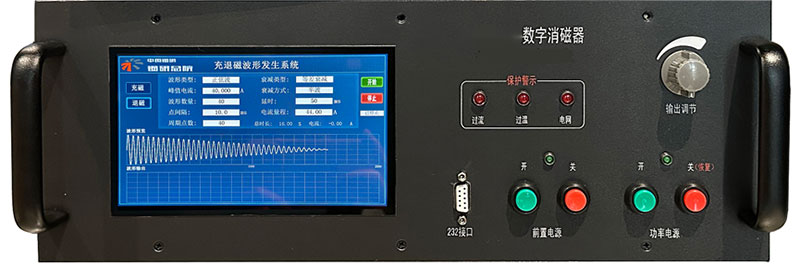

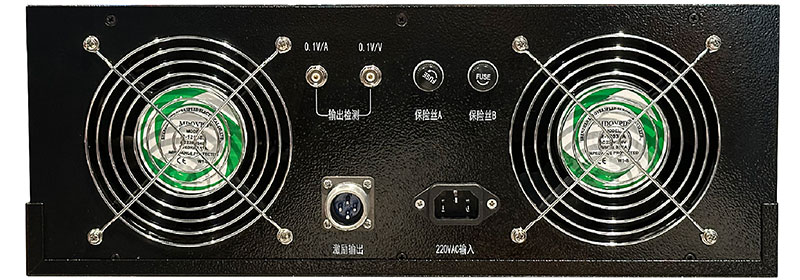

自动消磁器
1、最大输出功率：2000W（可定制）
2、最大输出电流：±40A（可定制）
3、最大输出电压：±16V（可定制）
4、非线性失真：0.1%
5、输出信噪比：6dB
6、供电电源：220VAC
7、重量：＞约24kg
8、具有输出电流指示功能
9、具有过流、过温、过压、欠压保护指示功能
10、具有充退磁波形预览、实时波形显示功能
11、退磁波形类型：正弦波、三角波、方波可调
12、退磁衰减类型：等差衰减、等比衰减可调
13、退磁衰减方式：半波衰减、整波衰减可调
14、退磁频率：0.1~50Hz可调
15、持续无衰减波形频率：0.1~1KHz可调

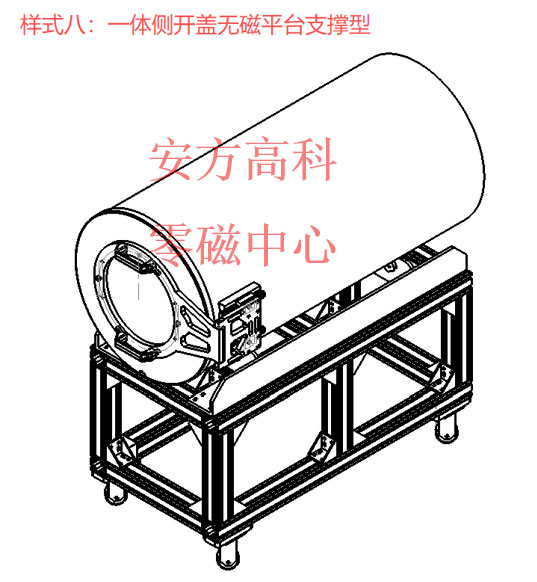

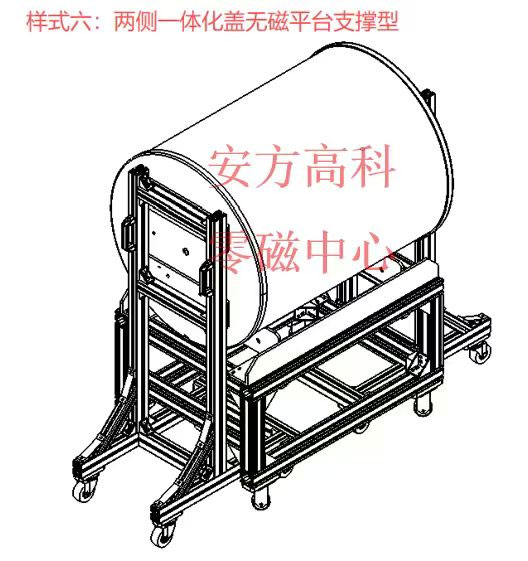

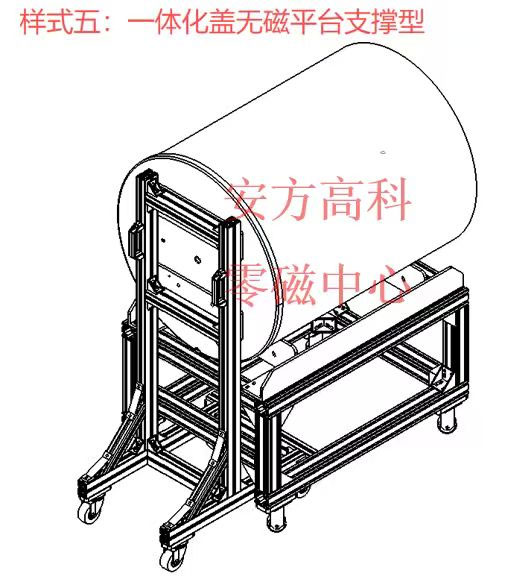

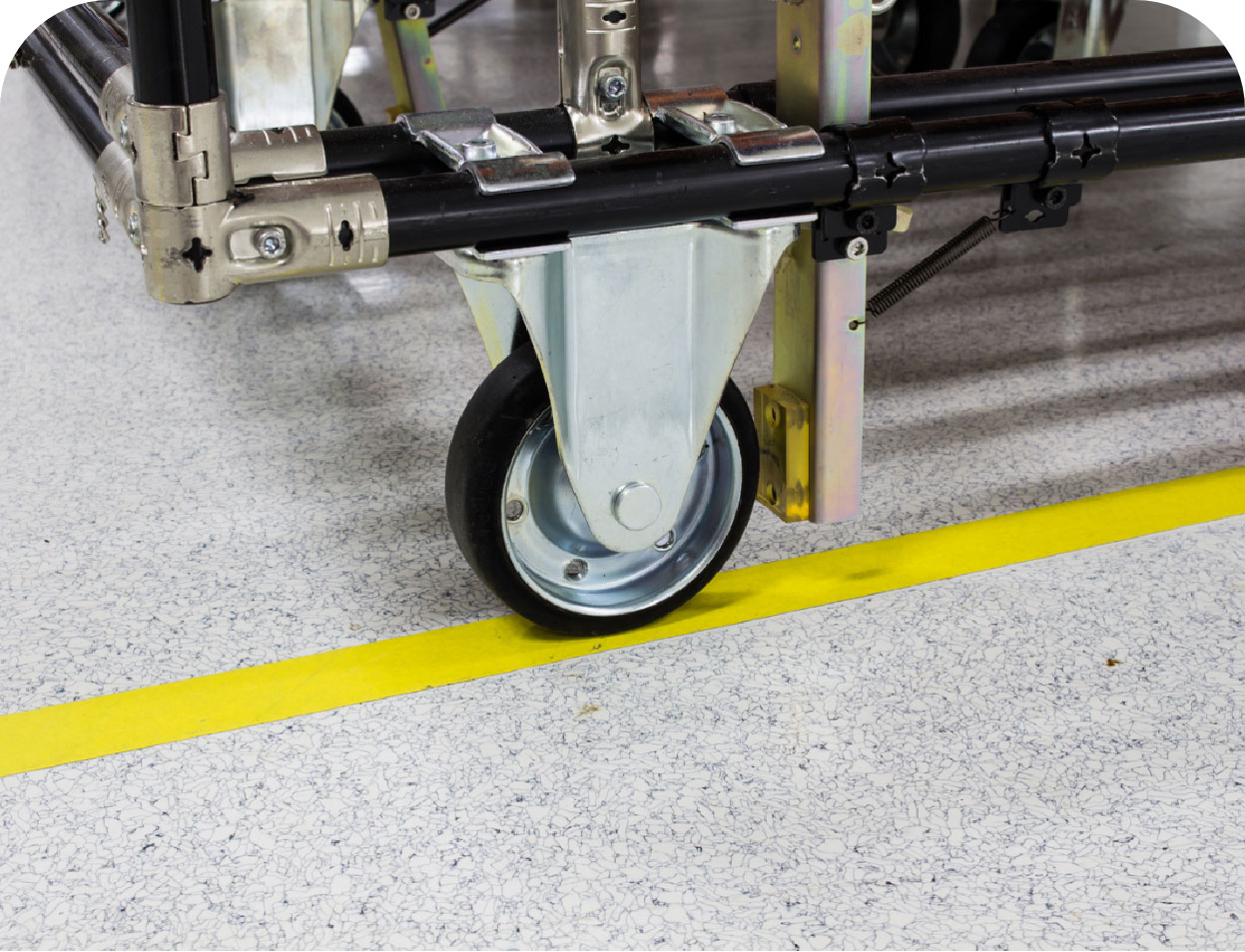

支撑机构
